Montageanleitung – Lüfterabdeckungs-Set S19/S21

8-Zoll-Set mit PSU-Adapter

Welche Variante?

Mit Lüftern – Original-Lüfter bleiben montiert. Luftstrom wird per Schlauch geleitet.

Ohne Lüfter – Original-Hauptlüfter werden entfernt und durch einen externen Inline-Ventilator ersetzt. Deutlich leiser.

Schritt 1 – Lüftergitter entfernen

Alle markierten Lüftergitter werden im nächsten Schritt entfernt:

Miner auf die Seite legen. So können die PSU-Lüfter beim Lösen der Schrauben nicht verrutschen. Alle Lüftergitter entfernen – Hauptlüfter und PSU-Lüfter. Achte darauf, die großen Lüfter festzuhalten, da sie sich lockern und herunterfallen können.
Nur Ohne Lüfter: Hauptlüfter komplett entfernen und Stecker vom Board abziehen.

Ohne Lüfter

Mit Lüftern

Schritt 2 – PSU-Adapter montieren

Mit Lüftern: Den längeren Adapter aufsetzen.
Ohne Lüfter: Den kürzeren Adapter aufsetzen.
Mit den Original-Schrauben befestigen.

Ohne Lüfter

Mit Lüftern

Schritt 3 – Lüfterabdeckung montieren

Lüfterabdeckung an die Lüfter halten und auf die 3 Stutzen des PSU-Adapters schieben. Alle 8 Schrauben erst locker anbringen, dann gleichmäßig festziehen.
Mit Lüftern: Lange Schrauben (M4 x 50).
Ohne Lüfter: Kurze Schrauben (M4 x 10).

Abluftseite

Gleicher Ablauf wie auf der Ansaugseite: Gitter ab (Ohne Lüfter: Lüfter raus), Ausgangs-Adapter in die Lüfterabdeckung einsetzen – er rastet hörbar ein und sitzt fest. Abdeckung mit den passenden Schrauben befestigen.

Fertig

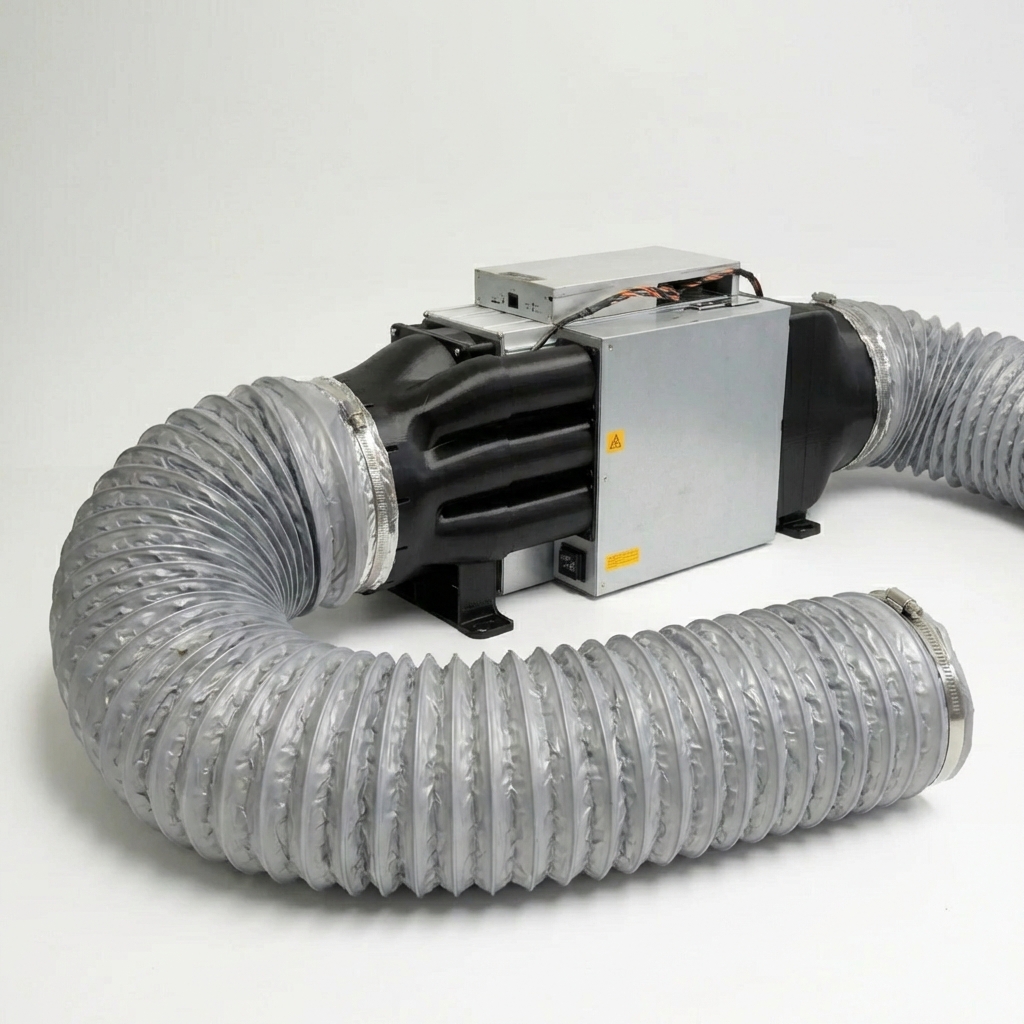

Mit Lüftern: Schläuche aufstecken – fertig.

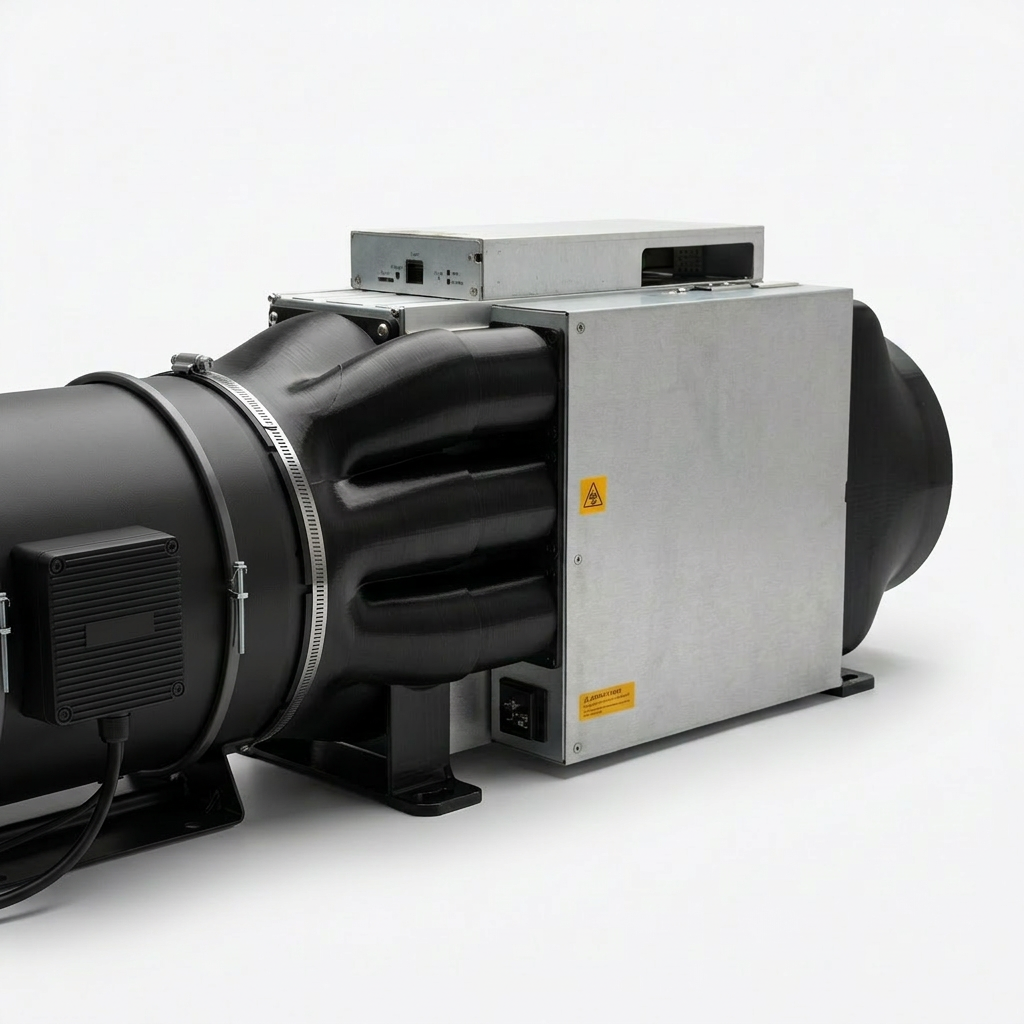

Ohne Lüfter: Inline-Ventilator in die Eingangs-Abdeckung schieben, Schlauch auf der Ausgangsseite anschließen – fertig.

Mit Lüftern

Ohne Lüfter

Hinweise

• Schrauben handfest anziehen – nicht zu fest.
• Du kannst jederzeit zwischen beiden Varianten wechseln. Adapter und Schrauben für beide liegen im Set.
• Nicht kompatibel mit S21+, S21 Pro und S21 XP (2 × 140mm Lüfter).
