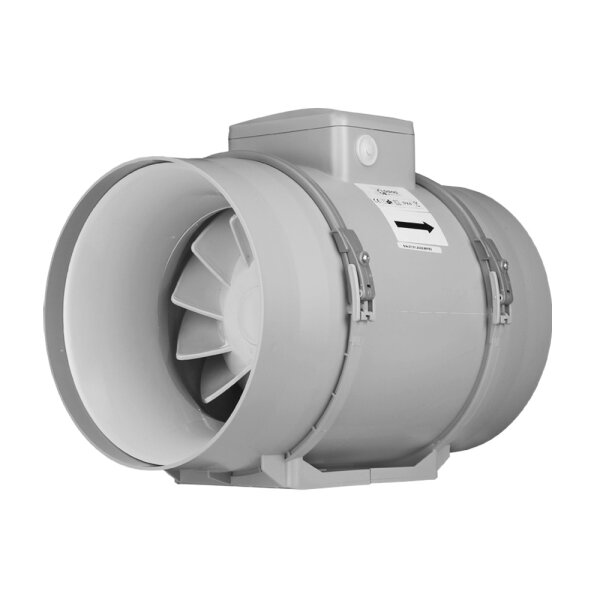

Nutzen Sie hohe Leistung und niedrigen Schallpegel des professionellen Rohrventilators Dalap AP PROFI 250. Der Ventilator ist zur Luftabsaugung aus kleinen und mittelgroßen Räumen, wie Bäder, Duschen, Küchen, Gewächshäuser, Kinos, Wochenendhäuser, Geschäften u.a. bestimmt. Er ist für eine einfache Entnahme zur Wartung entworfen, zu der Sie fast kein Werkzeug brauchen. Max. Länge der Lüftungsrohre ist 8 bis 10 Meter.
Vorteile des Rohrventilators Dalap AP Profi 250
-
hoher Luftstrom 1400 m3/h auch bei sehr geringem Schallpegel
- Motor mit Kugellager – Lebensdauer bis 40 000 Stunden
- reibungsloser Betrieb und Zuverlässigkeit
- beinahe werkzeuglose Wartung auch ohne Demontage des Lüftungssystems
- kompatibel mit allen Rundrohren mit Durchmesser 250 mm
- Montage in starre und auch flexible Lüftungsrohre
Entworfen für einfachen Ausbau
Dank der einfachen Zerlegbarkeit des Ventilators können Sie als erstes das Lüftungssystem fertigen und dann erst die Turbine des Ventilators einfügen. Es geht einfach und beinahe ohne Werkzeug! Entfernen Sie zuerst die Sicherungsschrauben der Verschlüsse und öffnen Sie die Spannbänder. Dann entnehmen Sie das Turbinenteil aus dem Gerät.
Motor mit Kugellager
Der einphasen Motor mit Kugellager hat zwei Leistungsstufen, die Sie mit Hilfe eines Schalters wählen können. Der Motor ist mit einem Überhitzungsschutz mit automatischer Rückstellung ausgestattet. Schutzgrad ist IPX4.
Montage überall im Lüftungssystem
Der Ventilator kann an einer beliebigen Stelle im Rohrsystem – vertikal oder horizontal – montiert werden. Gleichzeitig können auch mehrere Rohrventilatoren hintereinander installiert werden, um den Druckaufbau und damit das Volumen der transportierten Luft zu erhöhen.
Für Rohrsysteme von 8 bis 10 Meter
Der Rohrventilator Dalap AP PROFI ist dank seiner hohen Druckleistung für Luftbewegung in einem Rohr in einer maximalen Länge von 8 bis 10 Metern geeignet.
Genügend Leistung für die Absaugung durch Filter
Der Rohrventilator dient dazu, Luft zu transportieren, welche sauber und frei von mechanischem Schmutz oder Fett ist, da das Laufrad oder den Ventilator selbst sonst beschädigt werden könnte. Wenn der Lüfter z. B. in der Küche oder an oder anderen Orten mit fetthaltiger Luft eingesetzt werden muss, ist es sinnvoll, einen Fettfilter vor dem Gerät zu installieren. Das Gleiche gilt in Werkstätten, Lagerhallen, Garagen oder überall dort, wo die Luft Verunreinigungen unterschiedlicher Art enthält. Hier sollte ein Filter entsprechend der Filterklasse vor dem Ventilator installiert werden.
Zubehör
Ein nötiges Teil zum Anschluss des Ventilators ist ein Anschlusskabel, welches separat zu erwerben ist.
Externe Bausteine, die den Ventilator um einen Zeitschalter oder einen Feuchtigkeitssensor bereichern können.
Anschluss
Schwierigkeitsgrad: erfordert Fachwissen in Elektrotechnik
Benötigtes Werkzeug: kleiner Schlitzschraubendreher
Zeit: 15 Minuten
1. Entfernen Sie die Abdeckung der Klemmbox, hier finden Sie 2 Klemmen
2. Jede Klemme ist mit einem Buchstaben gekennzeichnet: von links die „N“ Klemme – für den Anschluss des Nullleiters (blaues Kabel)
3. Weiter finden Sie die Klemme „L“ – für den Anschluss des Phasenleiters.
Die beiden Leistungsstufen des Ventilators werden über den eingebauten Schalter gesteuert.
Beachten Sie gern auch unsere detaillierte Anleitung zum Anschluss eines Rohrventilators!
Technische Daten
| Durchmesser [mm] |
250 |
| Luftdurchfluss [m³/h] |
1110 / 1400 |
| Statischer Druck [Pa] |
360 / 500 |
| Stromverbrauch [W] |
125 / 177 |
| Drehzahl [min] |
1955 / 2440 |
| Nennstromstärke [A] |
0,54 / 0,79 |
| Schallwechseldruck [dB/3m] |
44 / 51 |
| Schutzklasse [IP] |
X4 |
| Spannung [V] |
230 |
| Frequenz [Hz] |
50 |
| Maximaltemperatur [°C] |
60 |
| Gewicht [kg] |
7.8 |
| Abmessungen [mm] |
siehe Bild |
| Anwendungsbereich |
Küche , Bars, Cafes , Industriehalle , Garage, Werkstatt |
| Kugellager |
JA |
| Anzahl der Geschwindigkeiten |
2 |
| maximaler Geräuschpegel [dB] |
51 |
| Betriebstemperatur [°C] |
-25 bis +60 |
| Farbe |
grau |
| Steuerung |
manuelle |
| Kennzeichnung [CE] |
CE |
| Einsatzbereich |
zur Luftabsaugung |
| Montage |
in das Lüftungsrohr |
| Ausführung |
mit Geschwindigkeitsschalter |
| Lebensdauer |
40.000 Stunden |
| Ausführung des Ventilators |
Axiale |
| Modell |
AP PROFI 250 |
