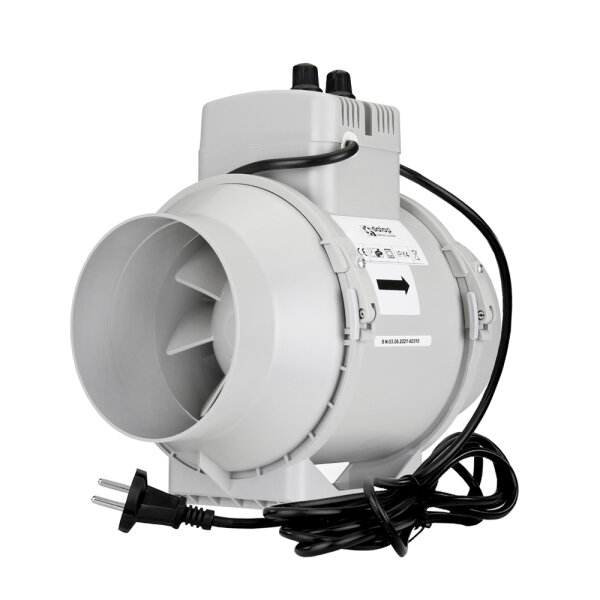

Inline-Rohrventilator mit integriertem Temperatursensor: Die Drehzahl folgt automatisch der Raumtemperatur (Sollwert einstellbar). Hoher Druck bei niedrigem Schallpegel, Motor zur Wartung ohne Werkzeug entnehmbar. Erhältlich in 4, 6, 8 und 10 Zoll (100–250 mm).
ANWENDUNGSGEBIETE
Die Ventilatoren der AP-Serie vereinen die Vielseitigkeit und hohe Leistung von Axial- und Radialventilatoren. Sie wurden speziell für die Zu- und Abluft von Räumen entwickelt, in denen ein hoher Druck und ein starker Luftstrom bei niedrigem Geräuschpegel erforderlich ist. Die halbradialen Ventilatoren sind mit Luftkanälen von Ø 100 bis 315 mm kompatibel. Abluftsysteme mit einem Dalap AP Ventilator als Herzstück sind die beste Lösung für die Belüftung von Bädern, Küchen und anderen Feuchträumen. Auch geeignet für die Belüftung von Wohnungen, Häusern, Geschäften, Cafés etc.
DESIGN
Das Gehäuse besteht aus flammwidrigem Polypropylen. Der Ansaugstutzen ist mit einem Kollektor ausgestattet, um einen gleichmäßigen Lufteintritt in den Ventilator zu gewährleisten. Das halbkugelförmige Laufrad und die speziell profilierten Schaufeln erhöhen die Umlaufgeschwindigkeit des Luftstroms und sorgen für einen höheren Druck und eine höhere Leistung im Vergleich zu herkömmlichen Axialventilatoren. Der Diffusor, das speziell profilierte Laufrad und die Leitschaufeln am Auslass des Ventilatorgehäuses verteilen den Luftstrom so, dass die beste Kombination aus hoher Leistung, hohem Druck und niedrigem Geräuschpegel erreicht wird.
MOTOR
Die Ventilatoren der Serie Dalap AP PROFI sind mit einphasigen, zweistufigen Motoren mit geringer Leistungsaufnahme ausgestattet. Die Motoren sind mit einem thermischen Überhitzungsschutz ausgestattet, um eine Überlastung des Motors zu verhindern. Kugellager verlängern die Lebensdauer der Motoren auf bis zu 40.000 Stunden im Dauerbetrieb. Die Motoren haben die Schutzart IP X4.
MONTAGE
Die Ventilatoren können an jeder Stelle des Lüftungssystems installiert werden. Es können auch mehrere Ventilatoren in einem System installiert werden:
Parallelmontage - zur Erhöhung des Luftstroms
Reihenmontage - zur Erhöung des Betriebsdrucks
Das Lüftergehäuse ist mit einer flachen Montageplatte zur Befestigung des Ventilators an der Wand ausgestattet. Die Montageplatte kann in jeder beliebigen Position angebracht werden, um die Installation und Verkabelung zu erleichtern.
VARIANTEN
 |
Basisversion - Stufenschalter für zwei Geschwindigkeiten
|
 |
T - Drehzahlregler mit elektrischem Thermostat und Temperaturfühler im Luftkanal integriert.
|
 |
Z - einstellbarer Timer von 2 bis 30 Minuten
|
ZOLLTARIFNUMMER: 84145925
Technische Daten
| Schutzklasse [IP] |
X4 |
| Spannung [V] |
230 |
| Frequenz [Hz] |
50 |
| Maximaltemperatur [°C] |
60 |
| Abmessungen [mm] |
siehe Bild |
| Kugellager |
JA |
| Farbe |
grau |
| Steuerung |
manuelle |
| Thermostat |
JA |
| Kennzeichnung [CE] |
CE |
| Einsatzbereich |
zur Luftabsaugung |
| Montage |
in das Lüftungsrohr |
| Ausführung |
mit Temperatur - und Drehzahllogik |
| Lebensdauer |
40.000 Stunden |
| Ausführung des Ventilators |
Axiale |
