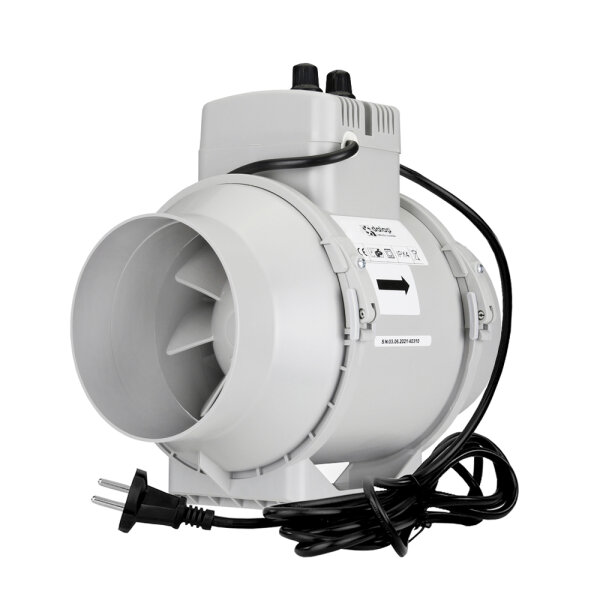

Der professionelle Rohrventilator Dalap AP PROFI 150 T mit höherer Leistung und niedrigem Schallpegel ist mit einer Temperatur-Drehzahl-Logik ausgestattet, welche die automatische Drehzahlregelung in Abhängigkeit von der Lufttemperatur im Rohr ermöglicht. Der Ventilator ist bestimmt für die Luftabsaugung in mittelgroßen Räumen, wie Büroräume, Geschäfte, Küchen, Gewächshäuser, Wochenendhäuser u.a. Die spezielle Gehäuseform ermöglicht eine einfache Montage oder Wartung des Gerätes, für die Sie fast kein Werkzeug benötigen. Geeignet für Lüftungsrohre mit einer Länge von max. 8 bis 10 Meter.
Vorteile des Rohrventilators Dalap AP PROFI 150 T
- Absaugung hoher Luftmengen 565 m³/h bei sehr geringem Schallpegel
- Integrierter elektronischer Drehzahlregler mit Thermostat
- Motor mit Kugellager für Dauerbetrieb 40 000 Stunden
- reibungsloser Lauf und Zuverlässigkeit
-
beinahe werkzeuglose Wartung, auch ohne Demontage des Lüftungssystems
-
kompatibel mit allen Rundrohren des Durchmessers 150 mm
- Montage in starre und auch flexible Lüftungsrohre
Entworfen für den einfachen Ein- und Ausbau
Dank der einfachen Demontage-Möglichkeit des Ventilators können Sie als erstes das Lüftungssystem mit der Gehäuseeinheit des Lüfters fertigstellen und später die Turbine des Ventilators einfügen. Das geht einfach und beinahe ohne Werkzeug! Entfernen Sie zuerst die Sicherungsschrauben der Verschlüsse und öffnen Sie die Spannbänder. Dann entnehmen Sie die Turbineneinheit aus dem Gerät.
Motor mit Kugellager
Der einphasen Motor mit Kugellager hat zwei Leistungsstufen. Der Motor ist mit einem Überhitzungsschutz mit automatischer Rückstellung ausgestattet. Schutzgrad ist IPX4.
Montage überall im Lüftungssystem
Der Ventilator kann an einer beliebigen Stelle im Rohrsystem – vertikal oder horizontal – montiert werden. Gleichzeitig können auch mehrere Rohrventilatoren hintereinander installiert werden, um den Druckaufbau und damit das Volumen der transportierten Luft zu erhöhen.
Für Rohrsysteme von 8 bis 10 Meter
Der Rohrventilator Dalap AP PROFI ist dank seiner hohen Druckleistung für Luftbewegung in einem Rohr in einer maximalen Länge von 8 bis 10 Metern geeignet.
Beispiel für den Thermostatbetrieb
Sofern die Lufttemperatur um 2 °C über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um. Nach der Temperaturabsenkung unter den Thermostat-Sollwert, schaltet der Ventilator auf die eingestellte, niedrigere Drehzahl zurück. Diese Steuerungsart gewährleistet die Temperaturerhaltung mit der Genauigkeit von 2°C.
Steuerung des Elektronikmoduls
Der Ventilator ist mit einem integrierten elektronischen Drehzahlregler und einem Thermostat ausgestattet, der eine automatische Drehzahlregelung, in Abhängigkeit von der Lufttemperatur im Rohr, ermöglicht. Die Temperatur und die Minimalgeschwindigkeit stellen Sie an den Reglern auf dem Steuerpanel ein. Die LED-Anzeige für den Thermostatbetrieb befindet sich an der Vorderseite des Lüfters.
Anschluss
Der Anschluss ist sehr einfach, der Ventilator ist mit einem 220-V-Netzkabel ausgestattet. Nach der Montage muss der Ventilator nur noch an das Stromnetz angeschlossen werden und ist dann betriebsbereit.
Genügend Leistung für die Absaugung durch Filter
Der Rohrventilator dient dazu, Luft zu transportieren, welche sauber und frei von mechanischem Schmutz oder Fett ist, da das Laufrad oder den Ventilator selbst sonst beschädigt werden könnte. Wenn der Lüfter z. B. in der Küche oder an oder anderen Orten mit fetthaltiger Luft eingesetzt werden muss, ist es sinnvoll, einen Fettfilter vor dem Gerät zu installieren. Das Gleiche gilt in Werkstätten, Lagerhallen, Garagen oder überall dort, wo die Luft Verunreinigungen unterschiedlicher Art enthält. Hier sollte ein Filter entsprechend der Filterklasse vor dem Ventilator installiert werden.
Technische Daten
| Durchmesser [mm] |
150 |
| Luftdurchfluss [m³/h] |
415 / 565 |
| Statischer Druck [Pa] |
190 / 270 |
| Stromverbrauch [W] |
42 / 50 |
| Drehzahl [min] |
1940 / 2620 |
| Nennstromstärke [A] |
0,19 / 0,22 |
| Schallwechseldruck [dB/3m] |
32 / 44 |
| Schutzklasse [IP] |
X4 |
| Spannung [V] |
230 |
| Frequenz [Hz] |
50 |
| Maximaltemperatur [°C] |
60 |
| Gewicht [kg] |
2.4 |
| Abmessungen [mm] |
siehe Bild |
| Kugellager |
JA |
| maximaler Geräuschpegel [dB] |
44 |
| Farbe |
grau |
| Steuerung |
manuelle |
| Thermostat |
JA |
| Kennzeichnung [CE] |
CE |
| Einsatzbereich |
zur Luftabsaugung |
| Montage |
in das Lüftungsrohr |
| Ausführung |
mit Temperatur - und Drehzahllogik |
| Lebensdauer |
40.000 Stunden |
| Ausführung des Ventilators |
Axiale |
| Modell |
AP PROFI 150 T |
