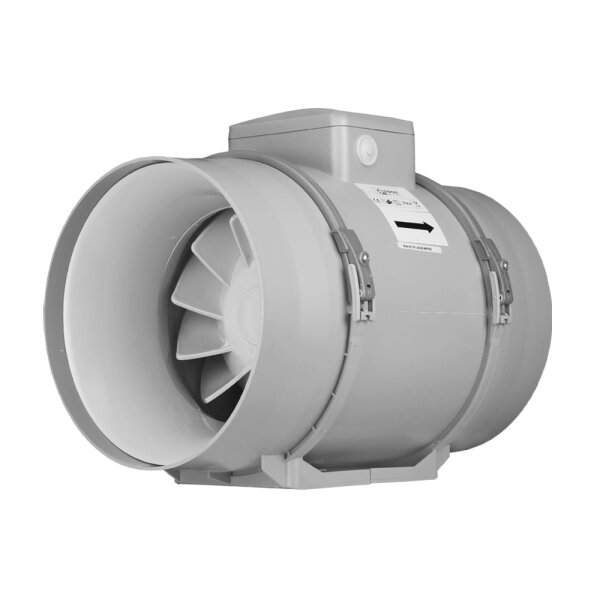

Machen Sie sich die hohe Leistung und den niedrigen Schallpegel des professionellen Rohrventilators Dalap AP PROFI 250 Z mit Nachlauf zu Eigen. Der Ventilator ist zur Luftabsaugung aus kleinen und mittelgroßen Räumen, wie Bäder, Duschen, Küchen, Gewächshäuser, Kinos, Wochenendhäuser, Geschäften u.a. bestimmt. Die spezielle Gehäuseform ermöglicht eine einfache Montage oder Wartung des Gerätes, für die Sie fast kein Werkzeug benötigen. Geeignet für Lüftungsrohre mit einer Länge von max. 8 bis 10 Meter.
Vorteile des Rohrventilators Dalap AP PROFI 250 Z
- Absaugung hoher Luftmengen 1400 m³/h bei sehr geringem Schallpegel
-
Nachlauftimer, einstellbar zwischen 2 bis 30 Minuten
- Motor mit Kugellager für Dauerbetrieb 40 000 Stunden
- reibungsloser Lauf und Zuverlässigkeit
-
beinahe werkzeuglose Wartung auch ohne Demontage des Lüftungssystems
-
kompatibel mit allen Rundrohren des Durchmessers 250 mm
- Montage in starre und auch flexible Lüftungsrohre
Entworfen für den einfachen Ein- und Ausbau
Dank der einfachen Demontage-Möglichkeit des Ventilators können Sie als erstes das Lüftungssystem mit der Gehäuseeinheit des Lüfters fertigstellen und später die Turbine des Ventilators einfügen. Das geht einfach und beinahe ohne Werkzeug! Entfernen Sie zuerst die Sicherungsschrauben der Verschlüsse und öffnen Sie die Spannbänder. Dann entnehmen Sie die Turbineneinheit aus dem Gerät.
Motor mit Kugellager
Der Einphasen-Motor mit Kugellager hat zwei Leistungsstufen, die Sie mit Hilfe eines Schalters wählen können. Der Motor ist mit einem Überhitzungsschutz mit automatischer Rückstellung ausgestattet. Schutzgrad ist IPX4.
Montage überall im Lüftungssystem
Der Ventilator kann an einer beliebigen Stelle im Rohrsystem – vertikal oder horizontal – montiert werden. Gleichzeitig können auch mehrere Rohrventilatoren hintereinander installiert werden, um den Druckaufbau und damit das Volumen der transportierten Luft zu erhöhen.
Für Rohrsysteme von 8 bis 10 Meter
Der Rohrventilator Dalap AP PROFI ist dank seiner hohen Druckleistung für Luftbewegung in einem Rohr in einer maximalen Länge von 8 bis 10 Metern geeignet.
Zeitnachlauf einstellen
Die Nachlauf-Elektronik verzögert das Abschalten des Gerätes, einstellbar zwischen 2 bis 30 Minuten. Verwenden Sie dazu einen kleinen Schraubendreher, um das Einstellrädchen an der Lüftersteuerung zu drehen. Gehen Sie vorsichtig mit dem Rad um, da es sonst beschädigt werden kann.
Anschluss
Schwierigkeitsgrad: erfordert Kenntnisse in Elektrotechnik
Benötigtes Werkzeug: kleiner Schlitzschraubendreher
Zeit: 20 Minuten
1. Öffnen Sie die Anschlussdose – Sie sehen die Elektronik mit einer 4poligen Klemmleiste.
2. Die erste Klemme ist mit "L", die zweite mit "LT", die dritte mit "L1" und die vierte mit "N" gekennzeichnet.
3. Auf unseren Videos finden Sie eine detaillierte Anleitung und einen Schaltplan. Eine Anleitung ist im Lieferumfang jedes Lüfters enthalten.
Wenn Sie nicht sicher sind, wie der Ventilator mit einer Zeitschaltuhr im Bad oder auf der Toilette angeschlossen wird, sollten Sie die Arbeit einem Fachmann übergeben.
Wenn Sie den Lüfter dennoch selbst anschließen möchten, empfehlen wir, die Verdrahtungsanweisungen für den Kanalventilator mit Nachlauftimer zu lesen.
Bei falschem Anschluss droht Unfallgefahr durch einen Stromschlag oder die Beschädigung des Lüfters!
Genügend Leistung für die Absaugung durch Filter
Der Rohrventilator dient dazu, Luft zu transportieren, welche sauber und frei von mechanischem Schmutz oder Fett ist, da das Laufrad oder den Ventilator selbst sonst beschädigt werden könnte. Wenn der Lüfter z. B. in der Küche oder an oder anderen Orten mit fetthaltiger Luft eingesetzt werden muss, ist es sinnvoll, einen Fettfilter vor dem Gerät zu installieren. Das Gleiche gilt in Werkstätten, Lagerhallen, Garagen oder überall dort, wo die Luft Verunreinigungen unterschiedlicher Art enthält. Hier sollte ein Filter entsprechend der Filterklasse vor dem Ventilator installiert werden.
Zubehör
Für einen direkten Anschluss des Lüfters an die Steckdose wird ein Einspeisekabel benötigt.
Technische Daten
| Durchmesser [mm] |
250 |
| Luftdurchfluss [m³/h] |
1110 / 1400 |
| Statischer Druck [Pa] |
360 / 500 |
| Stromverbrauch [W] |
125 / 177 |
| Drehzahl [min] |
1955 / 2440 |
| Nennstromstärke [A] |
0,54 / 0,79 |
| Schallwechseldruck [dB/3m] |
44 / 51 |
| Schutzklasse [IP] |
X4 |
| Spannung [V] |
230 |
| Frequenz [Hz] |
50 |
| Maximaltemperatur [°C] |
60 |
| Gewicht [kg] |
7.8 |
| Abmessungen [mm] |
siehe Bild |
| Kugellager |
JA |
| maximaler Geräuschpegel [dB] |
51 |
| Farbe |
grau |
| Zeitschalter |
JA |
| Kennzeichnung [CE] |
CE |
| Einsatzbereich |
zur Luftabsaugung |
| Montage |
in das Lüftungsrohr |
| Ausführung |
mit Zeitschalter |
| Lebensdauer |
40.000 Stunden |
| Ausführung des Ventilators |
Axiale |
| Modell |
AP PROFI 250 Z |
