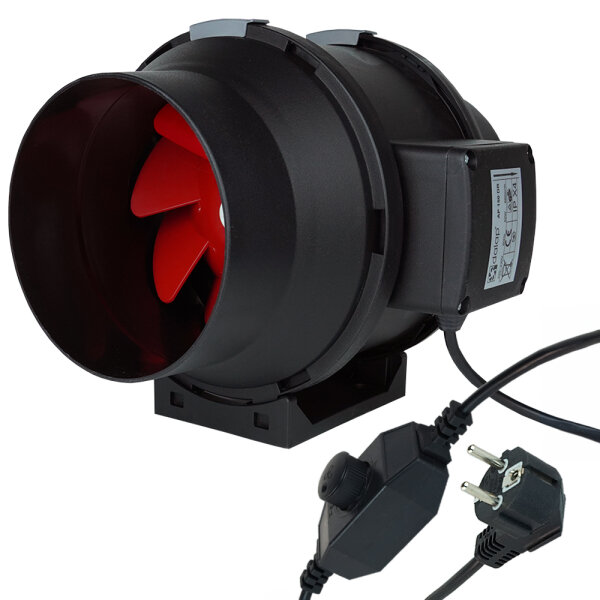

Der schwarze Kunststoff-Axialventilator für Rohrleitungen Dalap AP 150 DR ist mit einem Wechselstrommotor ausgestattet. Die Drehzahl kann direkt am Netzkabel stufenlos geregelt werden. So lässt sich die Leistung leicht an den individuellen Bedarf anpassen. Der hohe Luftdurchsatz sowie der hohe statische Druck gewährleisten eine effektive Entlüftung in fast allen Wohn- und Gewerberäumen. Der Ventilator ist mit einem Sockel für die einfache Montage an Wand oder Decke ausgestattet und mit Rohrleitungen mit einem Durchmesser von 150 mm kompatibel. In Kombination mit schwarzem Zubehör entsteht eine einheitlich wirkende Installation.
Vorteile des axialen Rohrventilators Dalap AP 150 DR
- AC-Motor mit stufenloser Drehzahlregelung
- Hoher Luftdurchsatz von bis zu 660 m3/h
- Hoher statischer Druck von bis zu 350 Pa
- Schutzart IP44
-
Netzkabel (160 cm) mit Stecker für 230-V-Steckdose
- Montagesockel zur Befestigung an Wand oder Decke
- Hochwertige Kunststoffkonstruktion mit hoher Strapazierfähigkeit
-
Schwarze Ausführung für ein einheitliches Erscheinungsbild mit schwarzem Zubehör
- Kompatibel mit runden Rohrleitungen der Marke Dalap
Hohe Leistung mit Drehzahlregelung
Der Rohrventilator Dalap AP 150 DR mit Wechselstrommotor erreicht einen hohen Luftdurchsatz von bis zu 660 m3/h und einen statischen Druck von bis zu 350 Pa. Die Steuerung erfolgt über einen praktischen Drehregler. Nach dem Einschalten läuft der Ventilator mit maximaler Drehzahl an, und durch weiteres Drehen lässt sich die Leistung stufenlos verringern. Zum Ausschalten wird der Regler über die maximale Leistung zurück in die Aus-Position gedreht. So lässt sich die Leistung einfach an den individuellen Bedarf anpassen – egal ob Langzeitbelüftung bei niedrigerer Leistung oder schnelle Absaugung von Feuchtigkeit oder Gerüchen.
Der Rohrventilator Dalap AP DR verfügt über einen Drehzahlregler direkt am Netzkabel.
Filter und Rückschlagklappe
Dank seiner hohen Leistung eignet sich der Ventilator für Anlagen mit Filterelementen oder einer geruchsdichten Klappe. Dort gewährleistet er einen zuverlässigen Abzug ohne Rückströmung. Darüber hinaus kann er in Umgebungen mit erhöhter Luftfeuchtigkeit eingesetzt werden.
Der Rohrventilator dient zur Förderung von sauberer Luft. Daher wird bei einem Einsatz in Küchen, Werkstätten, Lagerräumen oder Garagen empfohlen, einen Fettfilter oder einen anderen geeigneten Filter vor dem Ventilator zu installieren.
Aufbau und Montage
Der Ventilator besteht aus hochwertigem Kunststoff, die Konstruktion ist stabil und widerstandsfähig. Die Montage wird durch einen Montagesockel erleichtert. Dieser wird zunächst mit Schrauben an der Wand oder einem anderen festen Untergrund befestigt. Der Ventilator wird anschließend in den Sockel eingerastet, wodurch er sicher an seinem Platz hält. Für eine unkomplizierte Wartung lässt sich der Ventilator vom Montagesockel abnehmen. Im Lieferumfang des Ventilators ist ein 1,6 m langes Netzkabel mit Drehzahlregler und Stecker enthalten.
Der Ventilator ist für den direkten Anschluss an ein Lüftungsrohrsystem vorgesehen und mit Dalap-Rohren gleichen Durchmessers kompatibel. Zur Abdichtung der Flansche und für einen besseren Sitz im Rohrsystem empfehlen wir die Verwendung von LPM-Klebeband. Zur Dämpfung von Vibrationen kann unter den Ventilator zusätzlich Isolierklebeband oder die selbstklebende Isolierung Dalap DFLEX eingelegt werden.
Anschlussschema des Dalap AP DR an das Rohrsystem. Die Pfeile zeigen die Richtung des Luftstroms an.
Am besten mit schwarzem Zubehör
Der Ventilator lässt sich problemlos mit schwarzem Zubehör für die Lüftungstechnik kombinieren, wodurch eine farblich und ästhetisch einheitliche Lösung entsteht. Für die Luftführung können flexible Metallluftkanäle vom Typ Dalap ALUDAP D verwendet werden.
Für eine feste Befestigung und Abdichtung bei der Montage empfehlen wir außerdem die Verwendung von Metall-Schlauchschellen und schwarzem Aluminium-Klebeband. Die gesamte Installation kann durch schwarze Luftdurchlässe ergänzt werden. Diese tragen dazu bei, den Luftstrom zu optimieren und das Erscheinungsbild des Lüftungssystems zu optimieren.
Der Ventilator Dalap AP DR ist mit Dalap-Lüftungsrohren kompatibel. Auf dem Bild mit schwarzem, biegsamem ALUDAP D-Rohr und MCD-Kabelbindern.
Technische Daten
| Durchmesser [mm] |
150 |
| Luftdurchfluss [m³/h] |
660 |
| Statischer Druck [Pa] |
350 |
| Stromverbrauch [W] |
50 |
| Drehzahl [min] |
2400 |
| Nennstromstärke [A] |
0,22 |
| Schutzklasse [IP] |
44 |
| Spannung [V] |
230 |
| Frequenz [Hz] |
50 |
| Maximaltemperatur [°C] |
60 |
| Gewicht [kg] |
2,5 |
| Anwendungsbereich |
Büro , Wäscherei , Großküchen , Wohnräume |
| Kugellager |
JA |
| Farbe |
schwarz |
| Steuerung |
manuelle |
| Kennzeichnung [CE] |
CE |
| Einsatzbereich |
zur Luftabsaugung |
| Montage |
in das Lüftungsrohr |
| Ausführung |
mit Regulierung |
| Länge des Verbindungskabels [m] |
1,6 |
| Ausführung des Ventilators |
Axiale |
| Modell |
AP 150 DR |
